引言：大家都很熟悉OWASP Top 10風險報告，這個報告不但總結了Web應用程序最可能、最常見、最危險的10大安全隱患，還包括了如何消除這些隱患的建議，這個"OWASP Top 10"差不多每隔三年更新一次。目前汽車網絡安全攻擊威脅隱患繁多，某知名電動汽車廠商安全總監結合實際經驗，在他的新書《智能汽車網絡安全權威指南》中歸納總結了智能汽車10大攻擊場景，以及每個場景的攻擊手段和防御方法。

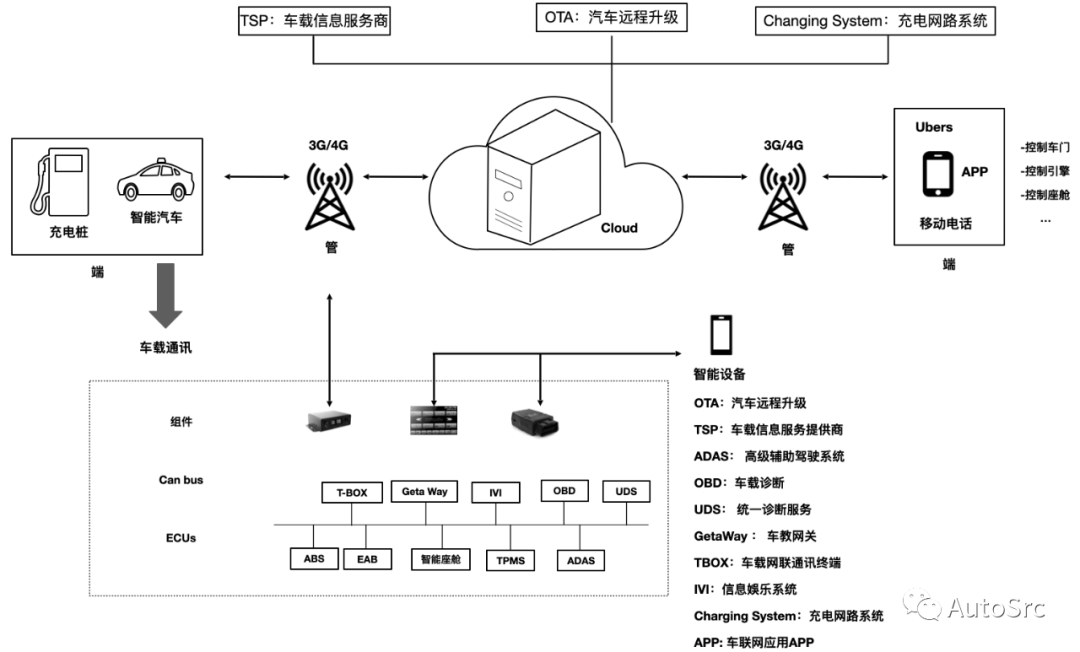

在20世紀50年代，汽車電子成本僅占汽車總成本的1%。然而，隨著車聯網技術的進步，目前汽車電子成本已經增加到了35%。預計到2030年，這一數字還將繼續上升至50%。隨著軟件定義汽車時代的到來，汽車網絡安全攻擊面變得非常廣泛，主要分布在10個主要模塊，也被稱為十大易受攻擊威脅模塊。這些模塊包括信息娛樂系統（IVI）、車載網聯通訊終端（T-BOX）、車載網關（Gateway）、統一診斷服務（Unified Diagnostic Services，UDS）、車載診斷（On-board diagnostics，OBD）、高級輔助駕駛系統（ADAS）、車載信息服務（TSP）、充電網絡系統（Charging System）、汽車遠程升級（Over-The-Air，OTA）以及手機端車聯網應用程序（App），如圖1所示。
圖1 車聯網重點模塊圖
場景1：車載信息娛樂系統
車載信息娛樂系統（In-Vehicle Infotainment，IVI）指的是結合了向用戶提供娛樂信息的車載系統。IVI系統使用音頻/視頻（A/V）接口、觸摸屏、鍵盤和其他類型的設備來提供這些服務。車載信息娛樂系統通常具備一部分CAN總線操控能力，因此通過攻擊車載信息娛樂系統可能會導致遠程控制車輛。2018年，Computest的研究人員Thijs Alkemade和Daan Keuper發現了某汽車品牌的IVI漏洞。在某些情況下，該漏洞可能允許黑客控制關鍵功能，這些功能包括打開和關閉汽車的麥克風，使用麥克風來收聽駕駛員的談話，以及獲得對談話歷史和汽車通訊錄的訪問權限。最重要的是，研究人員表示，攻擊者還可以通過其導航系統跟蹤汽車。

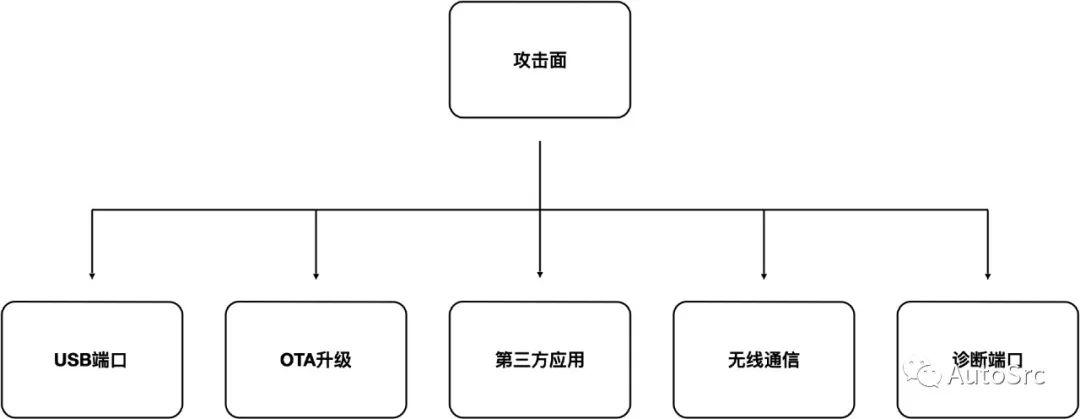

IVI系統是最容易遭受到攻擊的模塊，一般IVI系統采用安卓系統，因此安卓系統的安全風險，在IVI上可能都會出現，如圖2所示，這是IVI主要攻擊面（非詳盡）。
圖2 IVI遭受的攻擊
場景2：車載網聯通訊終端

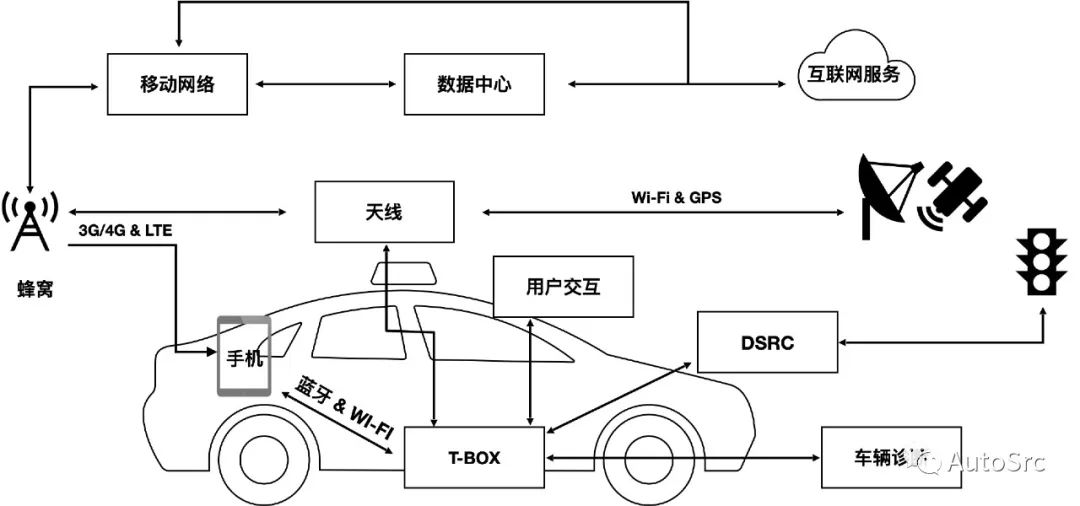

車載網聯通訊終端，即T-BOX，對內與車載CAN總線相連，對外通過云平臺與手機端實現互聯，是車內外信息交互的紐帶，實現指令和信息的傳遞。T-BOX的結構簡單示意如圖3所示。

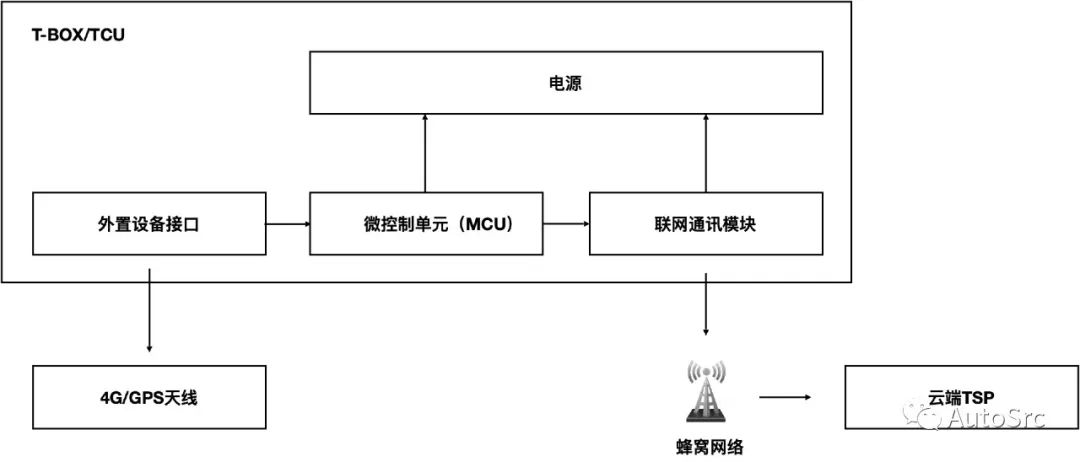

圖3 T-BOX的結構示意圖

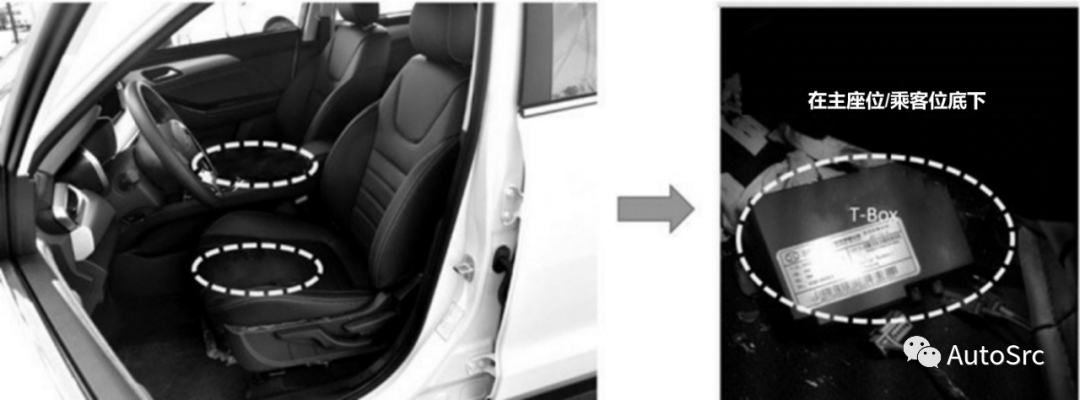

圖4 T-box主/副駕駛座下方安裝位置

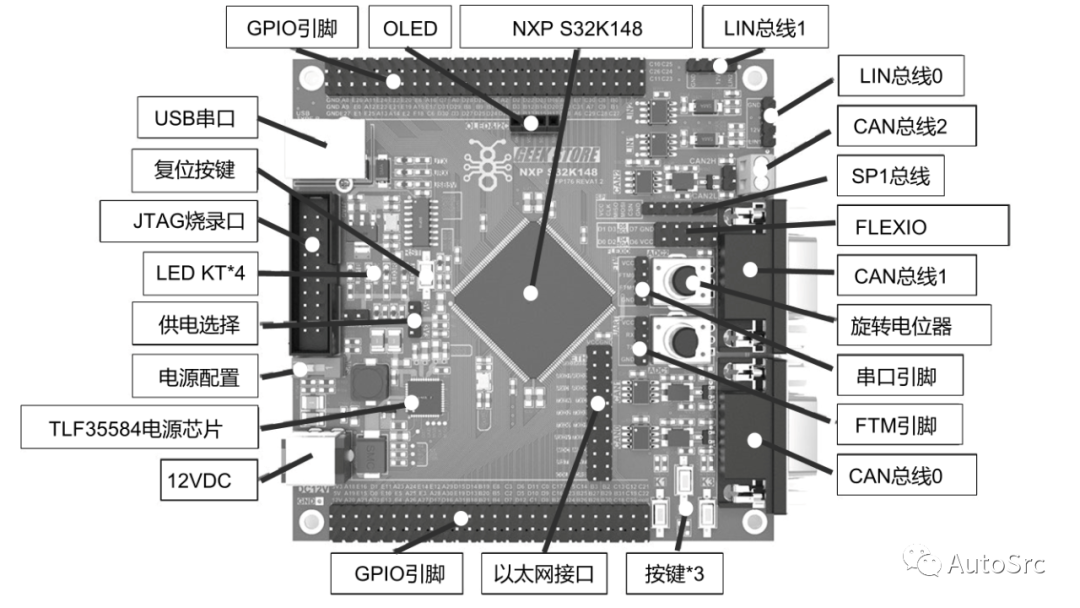

圖5 基于S32K148的T-BOX開發板
場景3：車載網關
汽車網關是一個中央樞紐，可在車輛中的許多不同網絡之間安全可靠地互連和傳輸數據，汽車網關的核心功能是在車內安全可靠地傳輸數據，車輛中可能存在多個網關，它們可以是集中式網關和多個域網關。集中式網關在遠程信息處理控制單元（TCU）、動力總成、車身、信息娛樂系統、智能座艙和高級輔助駕駛應用程序等域之間安全可靠地傳輸數據。域網關（或域控制器）具有類似的功能，實現各自域內ECU的相互通信。與域網關相比，集中式網關通常需要更高的處理性能、接口和更高帶寬的網絡協議。圖6說明了如何在車輛中實現這兩種類型的網關。

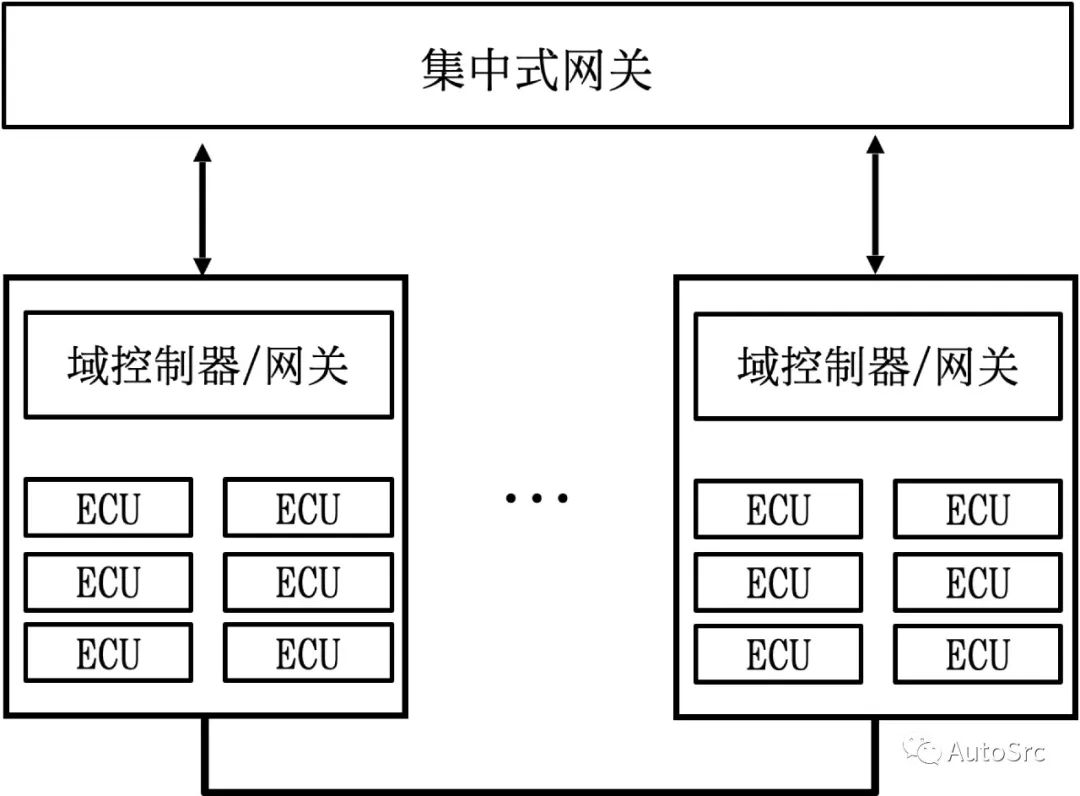

圖6 車輛網關類型

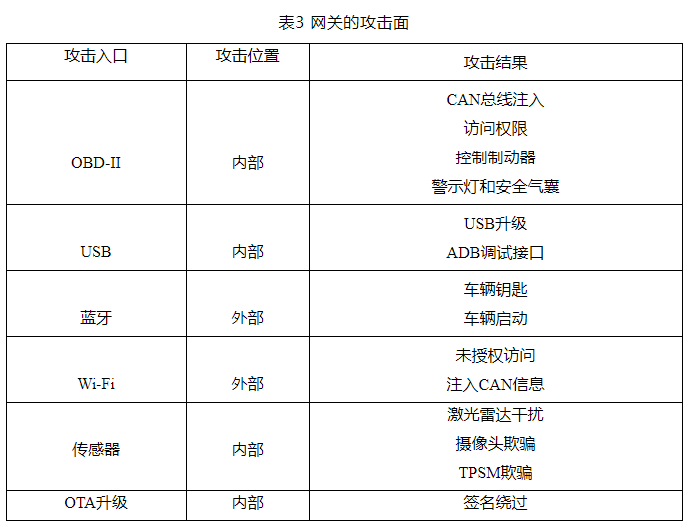

網關也是智能汽車最可能成為網絡攻擊的目標，網關一般是RTOS系統，能夠弄清楚他的指令集是關鍵，網關的主要攻擊面（非詳盡），如表3所示。
場景4：汽車遠程升級
汽車遠程升級（Over the Air Technology，OTA）是指替代本地連接方式，通過無線傳輸方式進行軟件下載和軟件更新的過程，更新的速度和安全性至關重要。OTA是實現軟件定義汽車的必備基礎，是智能網聯汽車系統及其應用的唯一遠程升級通道。作為安全的最后一道防線，OTA常見類型包括SOTA、FOTA，實現對動力域、底盤域、輔助駕駛域、信息娛樂域和車身域在內的重大功能更新。- FOTA：Firmware OTA，固件升級，面向車端上的固件升級
- SOTA：Software OTA，應用軟件升級，面向車載端上應用軟件升級。
通過OTA能夠?yàn)檐?chē)端添加新功能、修復漏洞等，傳統更新汽車軟件的做法是到4S店通過UDS對相應的ECU進行軟件升級，通過USB等接口對信息娛樂系統進行升級。伴隨著智能汽車的發展，本地升級已不再適應高速變化的車載生態，OTA流程如圖7所示。

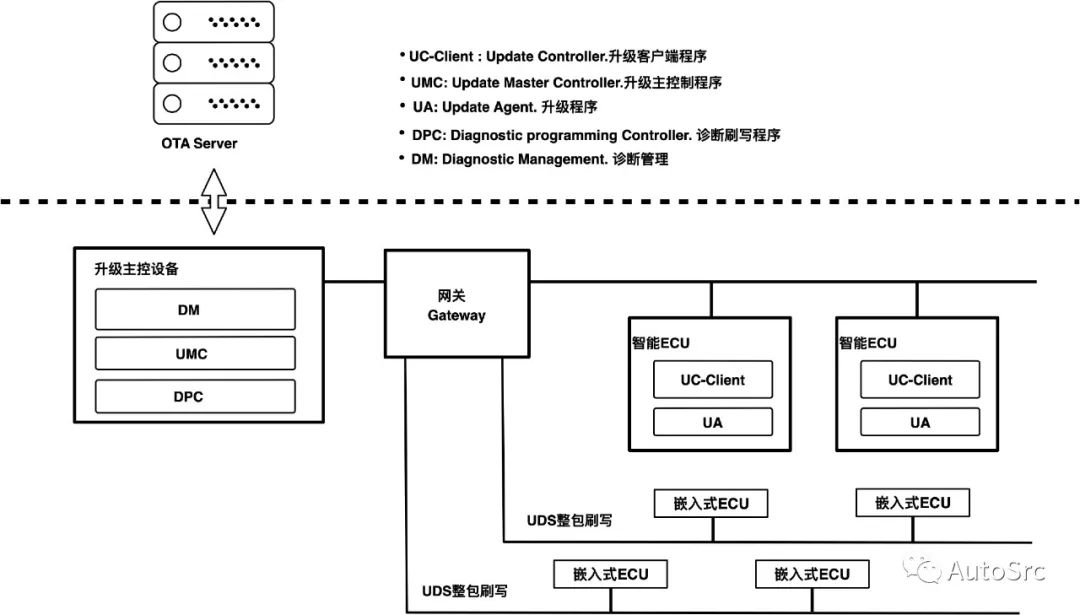

圖7 OTA流程圖

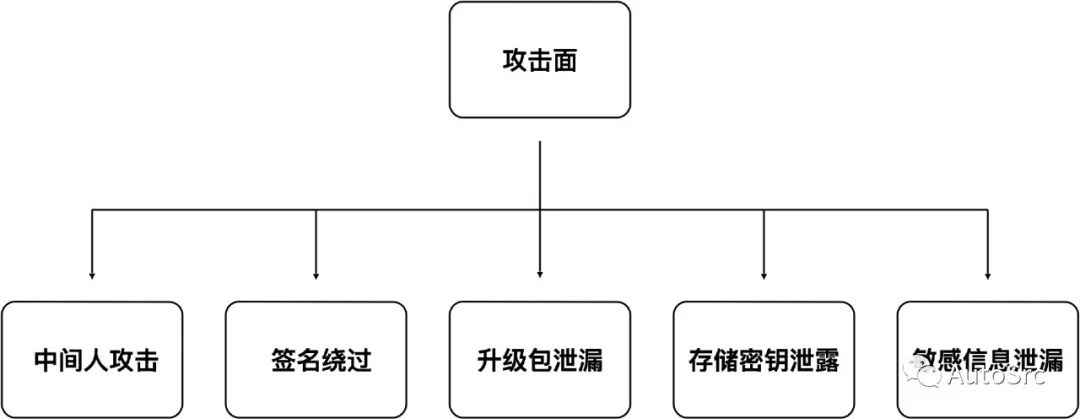

圖8 OTA攻擊面示意圖
場景5：車載信息服務
車載信息服務（TelematicsServiceProvider，TSP）在車聯網系統中以云的形式向用戶側與車輛側提供以下服務：用戶信息維護、車輛定位、狀態監控等。TSP功能如圖9所示。

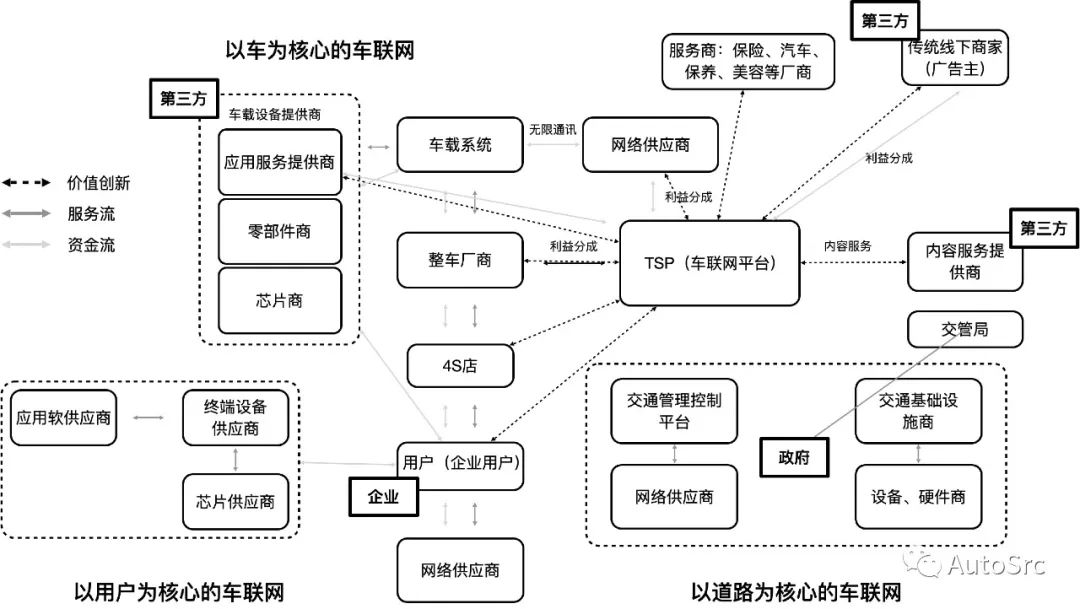

圖9 TSP功能示意圖

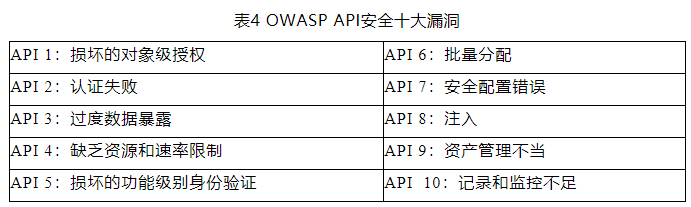

TSP是重要的車聯網云服務，一般云服務存在的安全風險，TSP同樣存在，可以參考OWASP Top 10。云端主要靠提供應用程序編程接口（API）與其他端進行通信，API位于應用程序之間或者充當處理系統之間數據傳輸?shù)闹虚g層，它提供了一個簡單而高效的接口，用于擴展功能和改善聯網汽車體驗。API安全不是汽車網絡安全獨有的，更多API安全可以參考OWASP API安全十大漏洞，如表4所示。
場景6：車載診斷

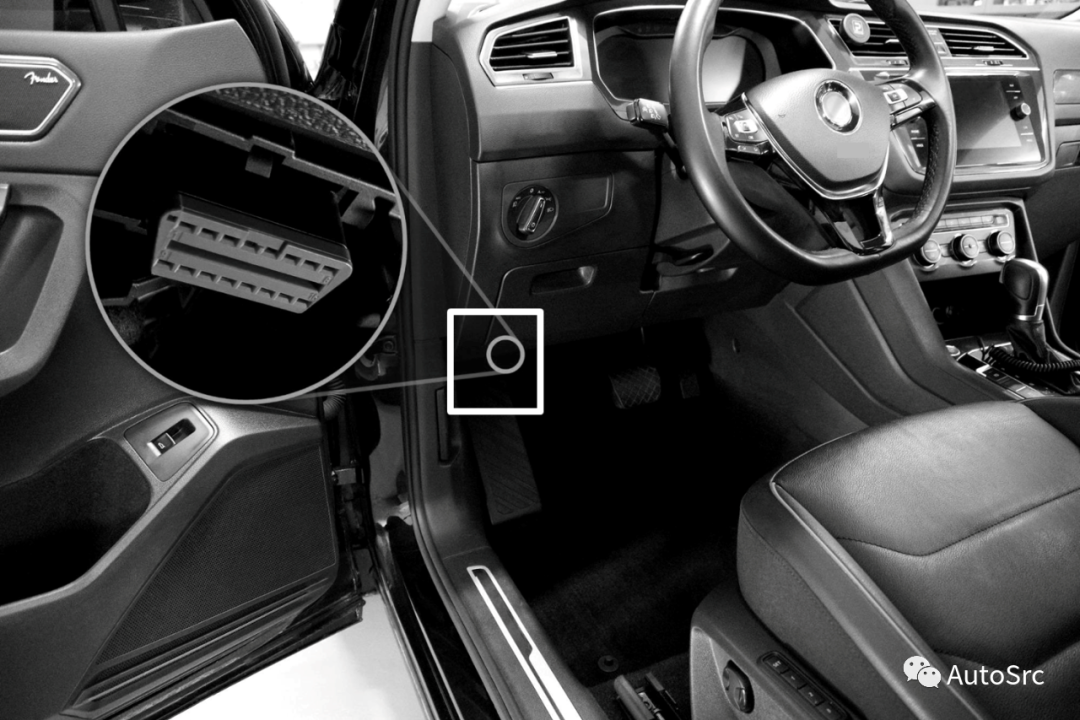

圖10 車輛中的OBD-II端口

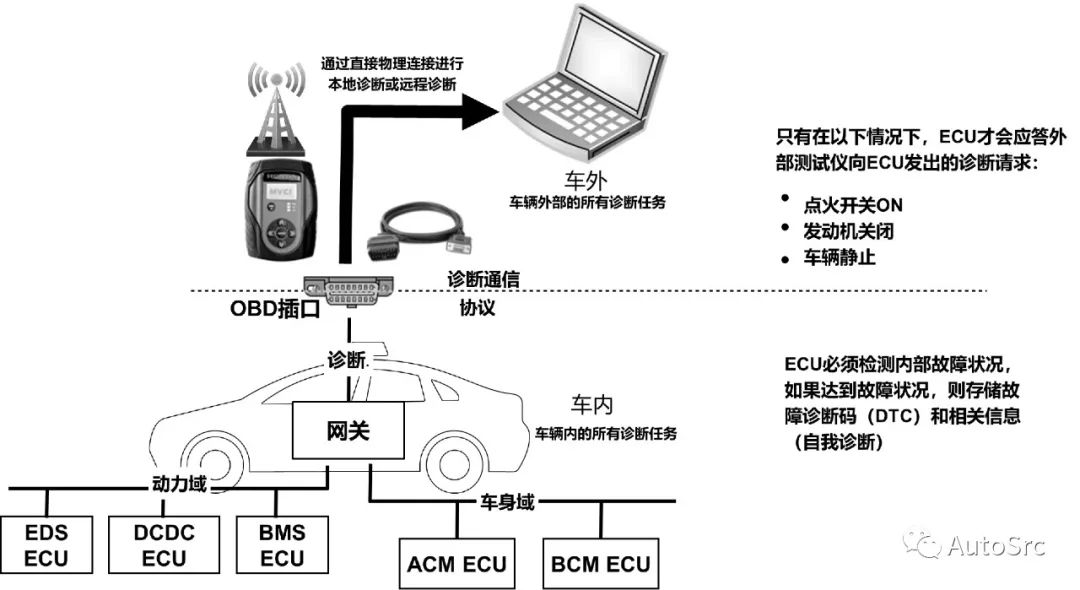

圖11 OBD-II診斷

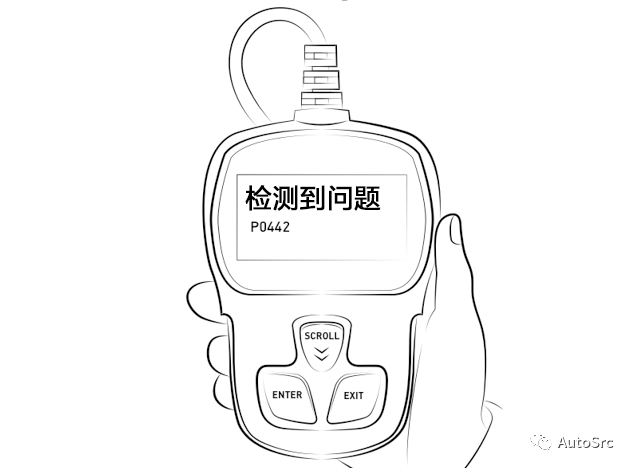

圖12 手持式掃描工具

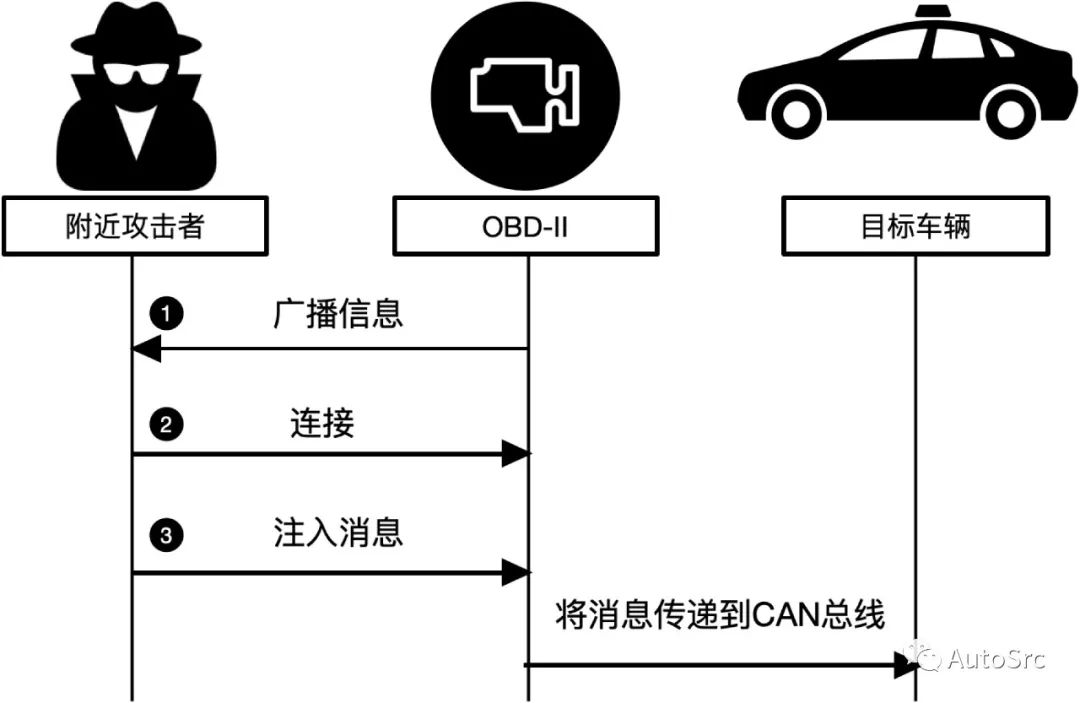

圖13 OBD-II攻擊路徑
場景7：統一診斷服務

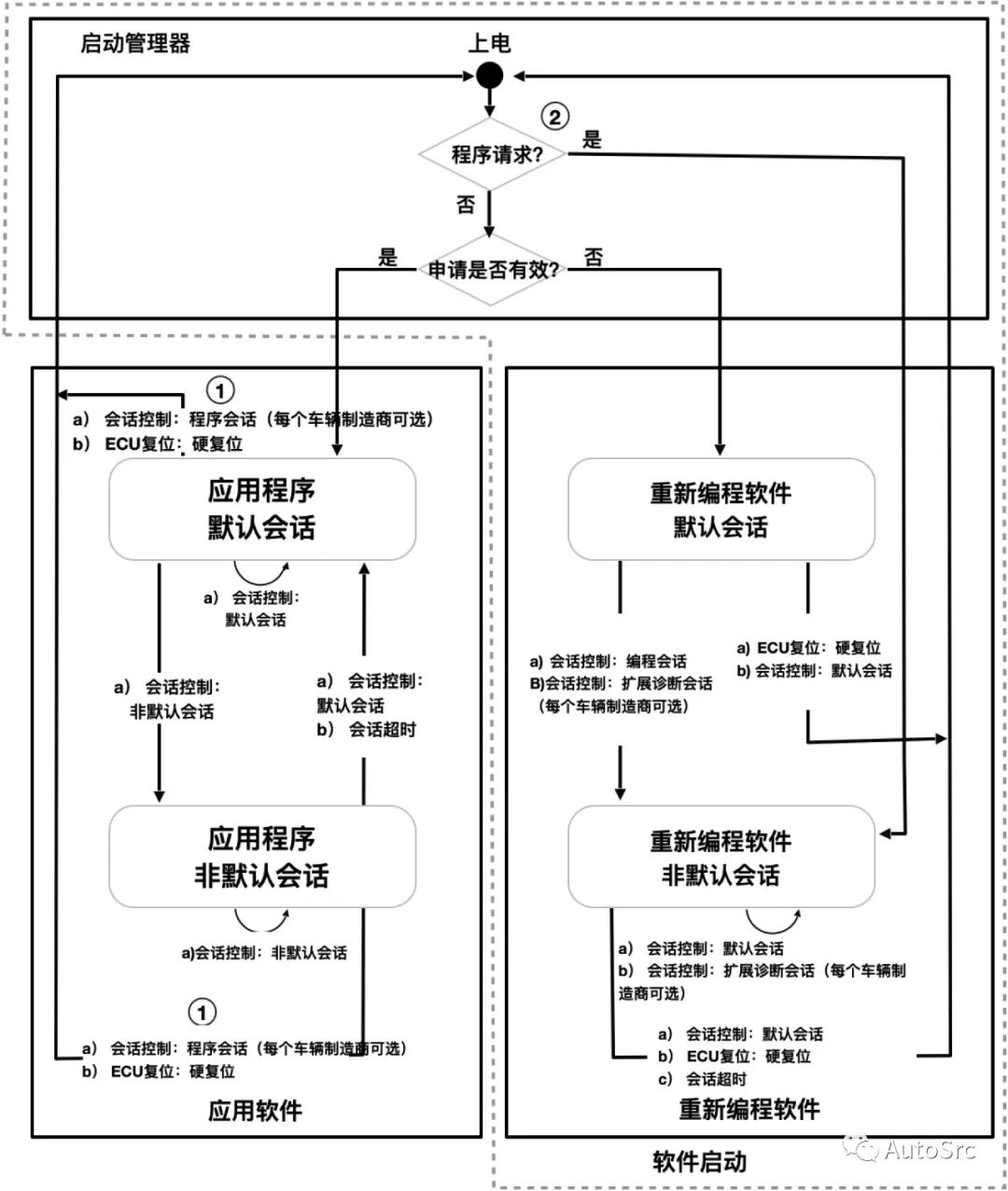

圖14 基于UDS的ECU刷寫執行流程
場景8：高級輔助駕駛系統

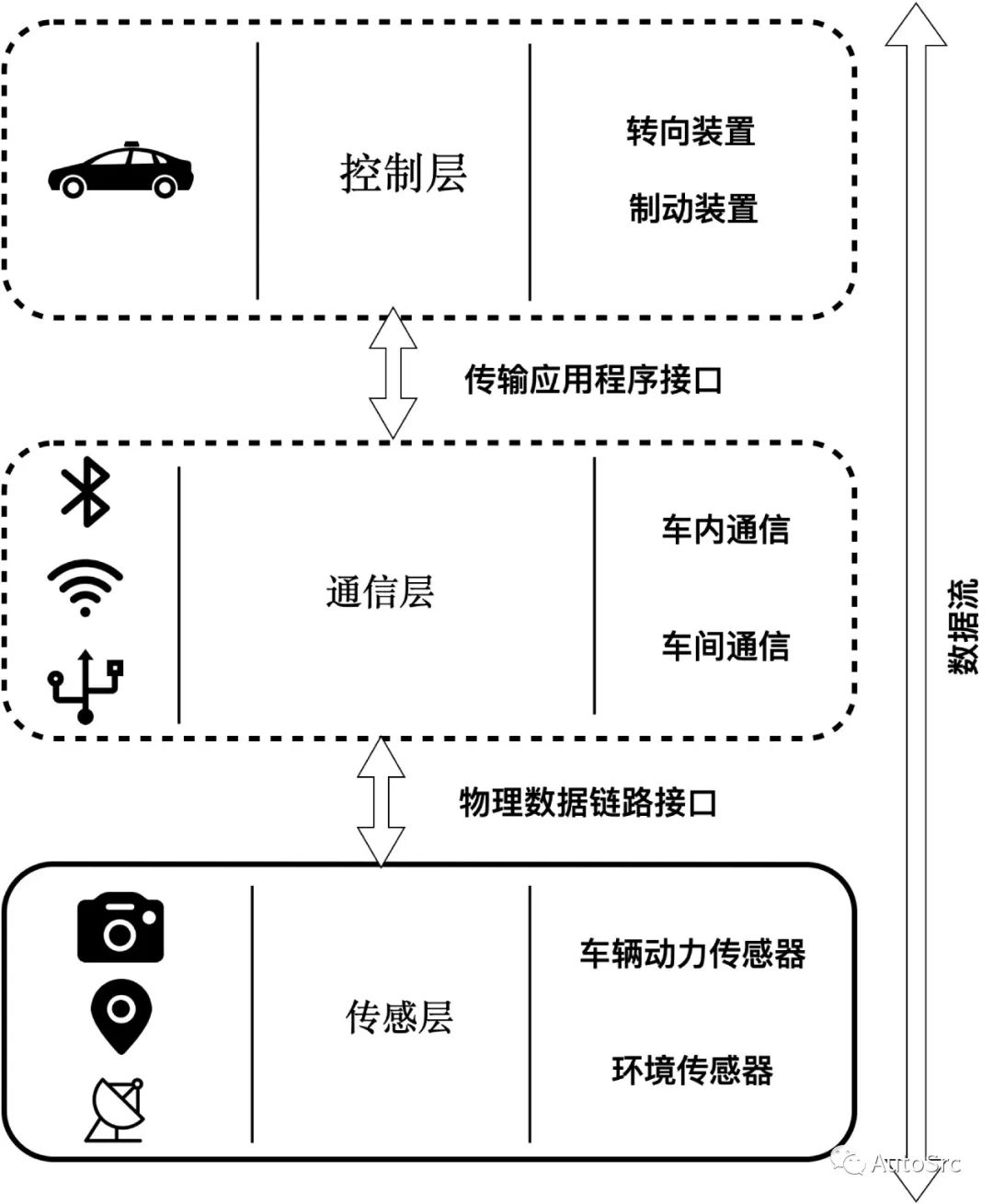

圖15 ADAS的分層架構
圖16 ADAS的攻擊面
場景9：充電網絡系統

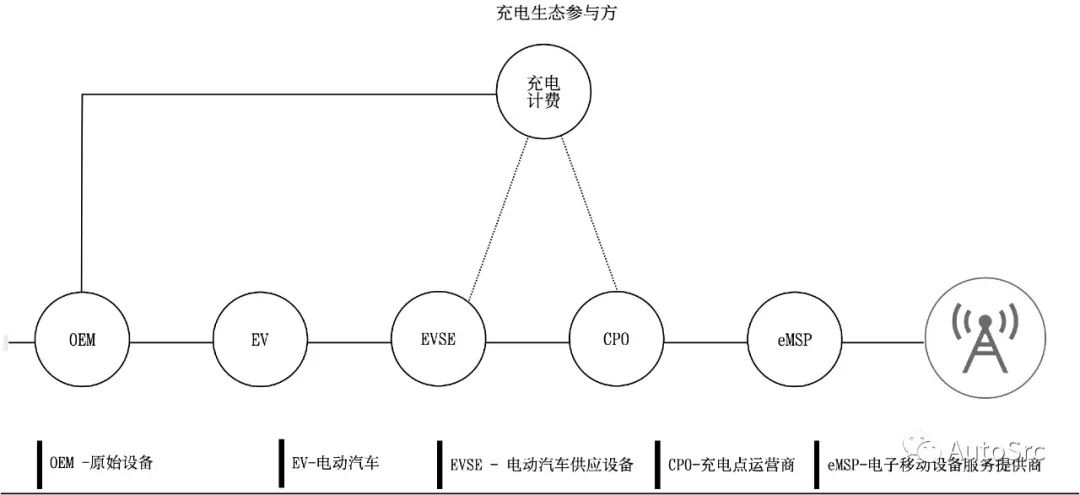

圖17 充電生態系統

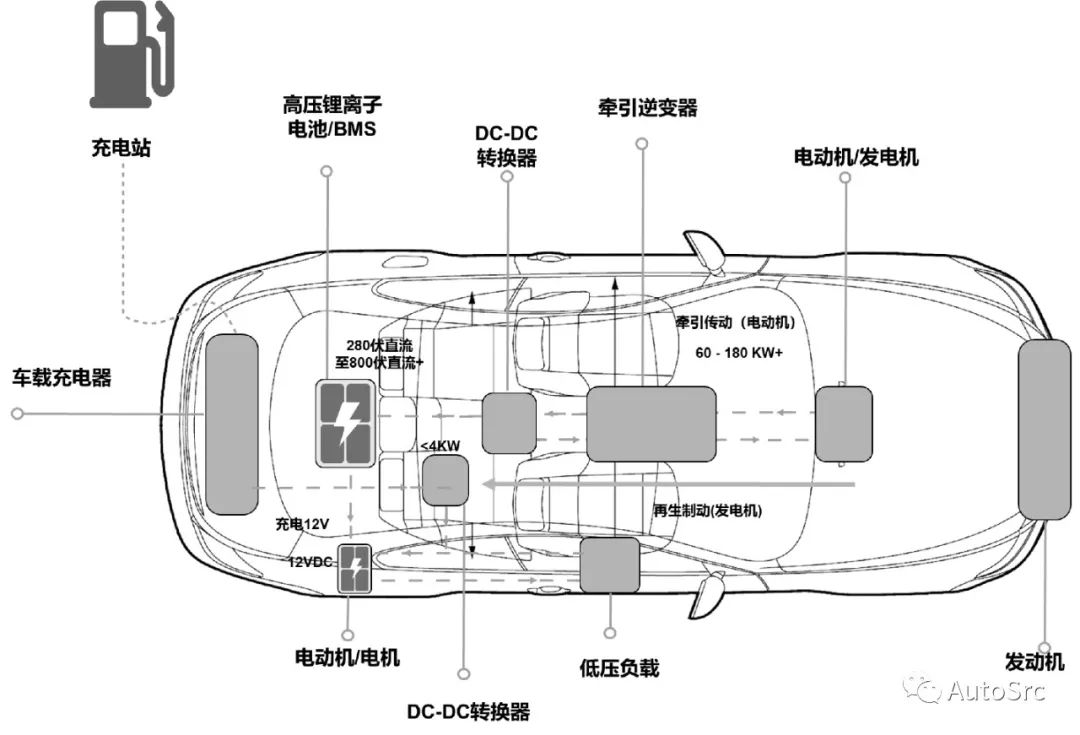

圖18 電動汽車中電流轉換的簡化框圖（圖片來源：Keysight E-Mobility Design and Test Technologies）
- 充電電流如何輸送到電動汽車？
- 充電過程如何控制？
- 充電站如何通信及其通信協議？
- 如何進行接線和安裝？
- 身份偽造
- 植入木馬
- 固件更新
- 固件劫持
- 重放攻擊
- 移動應用
- 物理接入
- 協議安全
場景10：手機端車聯網應用程序
圖19 手機App使用場景
- 數據泄露
- 藍牙鑰匙
- 不安全的Wi-Fi
- 網絡釣魚攻擊
- 惡意軟件
- 逆向偽造應用程序
- 會話處理不當
從上述可以看到汽車網絡安全涉及Web安全、協議安全、無線安全、內核安全、移動端安全、固件安全、硬件安全等，任何一方都可能會是薄弱點，所以保護汽車網絡安全更重要的是將安全基礎打牢，避免出現安全短板。隨著汽車行業創新的加速，智能汽車正在轉向自動駕駛，新技術正在為擴大攻擊面鋪平道路，這是一個日益受到關注的問題。朝著該目標的每一次新進展，都可能會引入一個新的攻擊面，需要持續的安全投入。
